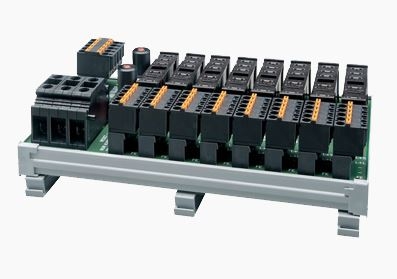

Stromverteilungssystem für ESS20-003
Kurzschlussstrombegrenzte DC 24 V-Applikationen
Max. 40 A Dauerlast
2 Schutzschalter integriert (CB1 und CB2): Überstromschutz der Summensignalisierung des Stromverteilers, LED rot blinkt nach Auslösung von CB1
Inkl. 2 isolierte Drahtbrücken Y 303 881 08
ohne Signalbrücken SB-S11-P1-01-1-1A (für unbelegte Steckplätze)
Die Haupteinspeisung vom Netzteil erfolgt über Schraubklemmen
Die einzelnen Schutzschalter sind einsteckbar
Die Anschlüsse zu den Lasten werden über ebenfalls steckbare Klemmen (Standard Käfigzugfeder) hergestellt
Weiterhin beinhaltet der Stromverteiler die Signalisierungs-Verdrahtung der einzelnen Kanäle, die als Sammelmeldung zusammengefasst sind
Der Stromverteiler ist auf eine DIN-Hutschiene aufschnappbar

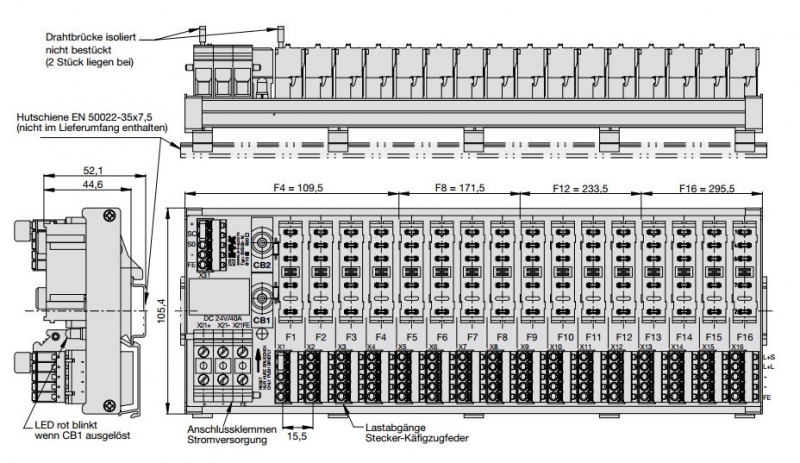

Ausführung, max. Anzahl Schutzschalter ESS20-003 auf dem Verteiler: 16 Schutzschalter (F1...F16)
Anschluss der DC 24 V-Stromversorgung max. 40 A: 3 Anschlussklemmen (Schraubklemmen max. 10 mm2) durchschleifbar für:
DC 24 V (+) = X 21 +
DC 24 V (-) = X 21 –
FE Funktionserde = X 21 FE
Lastabgänge je Kanal (F1 .. Fn, n = 04,08,12,16): 5 Lastabgänge je Kanal, max. 8 A
Signalabgänge: Signalisierungsklemme (X31) für Summensignal komplett bestückt
mit steckbaren Käfigzugfederklemmen (Standard), Verdrahtung 5 x
max. 2,5 mm2/ohne Aderendhülse, max. 0,5 A
(Signalkontakt ESS20):
(+) interne +DC 24 V-Einspeisung für Signalisierung von Klemme X 21 + über isolierte Steckbrücke von (+) nach (SC), abgesichert über CB2
(SC) externe Einspeisemöglichkeit +DC 24 V für Signalisierung, abgesichert über CB1
(S0) Signalausgang Sammelsignalisierung
(-) zusätzlicher Abgang DC 24 V (-)
(FE) zusätzlicher Abgang Funktionserde
Steuereingang: ohne
Bestückungsvariante: komplett bestückt mit steckbaren Käfigzugfederklemmen (max. 2,5 mm2, ohne Aderendhülse) (Standard)
Zolltarif: 85371099
